Dubbele-bron piëzo-elektrisch gefocust schokgolfsysteem

Productoverzicht
Het Dual-Source Piezoelectric Focused Shockwave-systeem van Benomi is een professioneel platform voor extracorporale shockwavetherapie (ESWT) dat is opgebouwd rond directe piëzo-elektrische focus. In plaats van een reflectorbeker te gebruiken om akoestische energie te concentreren, positioneert het apparaat piëzo-elektrische keramische elementen op een concave basis. Wanneer hoogspanningspulsen deze elementen exciteren, zetten ze uit op micrometerschaal en genereren ze drukgolven die precies op een richtpunt samenkomen. Omdat er geen reflector is, blijft het handstuk compact, blijft het behandelingsgeluid laag en verschuift of breidt het focusvolume niet uit wanneer de operator de energie-instellingen wijzigt. Het resultaat is een voorspelbare energieafgifte op een gekozen diepte.

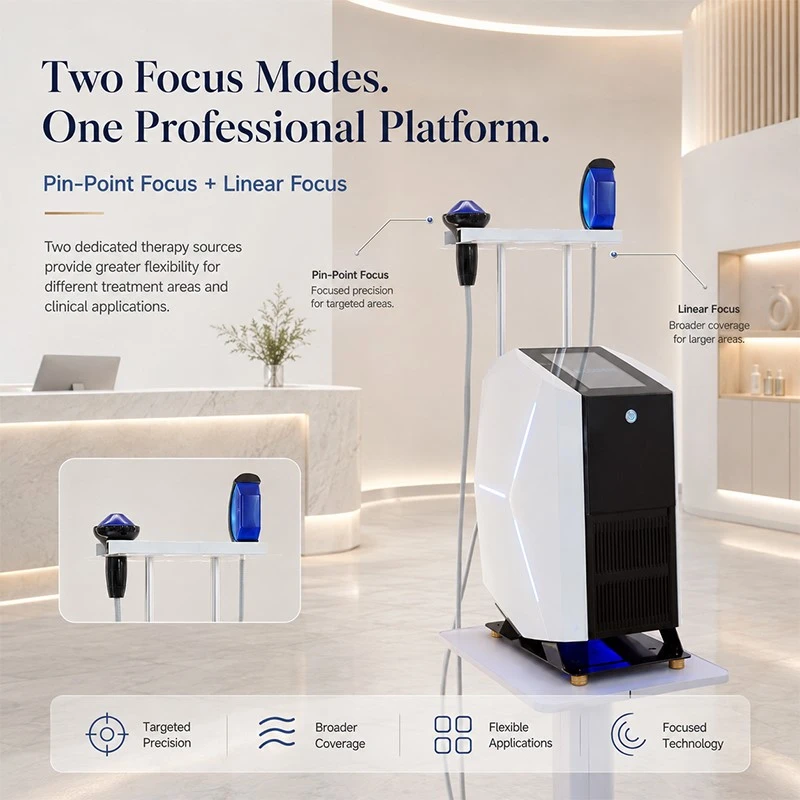

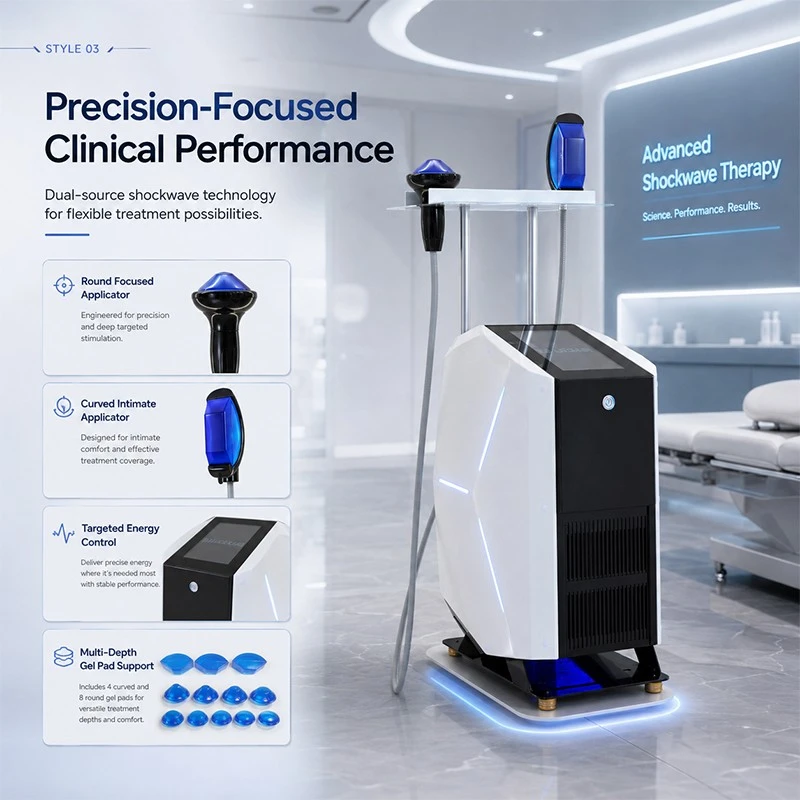

Het systeem bevat twee verwisselbare applicators. Een rond gefocusseerd hoofd creëert een kleine, nauwkeurige focuszone voor plaatselijke aandoeningen zoals kalkafzettingen, diepe triggerpoints en Peyronie-plaques. Een gebogen lineaire kop produceert een lang, breed brandpuntsgebied voor grotere gebieden van zacht weefsel, waaronder de fascia plantaris, de achillespees en de corpora cavernosa bij de behandeling van erectiestoornissen. Verwisselbare gelpads fungeren als akoestische afstandhouders, waardoor de penetratiediepte kan worden aangepast in stappen van 5 mm, van 5 mm tot 40 mm. Deze mechanische dieptecontrole vermindert verstrooiing en houdt het brandpunt precies daar waar de arts het bedoeld heeft.

De console werkt tot 10 Hz, maar de nadruk bij het ontwerp ligt op nauwkeurige energie-output in plaats van alleen op snelheid. Elke behandelkop is geschikt voor maximaal 5 miljoen pulsen. De interface bevat vooraf ingestelde body-regioprotocollen die startparameters voorstellen, terwijl volledige handmatige aanpassing nog steeds mogelijk is. De machine wordt geleverd met twee handstukken in één pakket, zodat een kliniek zowel kleine, diepe laesies als brede, oppervlakkige gebieden kan behandelen zonder van apparaat te wisselen.

Belangrijkste voordelen

Ontwerp met twee- bronnen dekt focale en lineaire behandelingsbehoeften
De ronde gefocusseerde kop levert een focuszone van ongeveer 10 × 2,5 × 2,5 mm met een maximale penetratiediepte van 40 mm en een energiefluxdichtheid tot 0,82 mJ/mm². De gebogen lineaire kop bedekt een zone van ongeveer 50 × 20 × 5 mm met een maximale diepte van 20 mm en een energiefluxdichtheid tot 0,17 mJ/mm². Eén console kan daarom zowel hoge-precieze als-brede protocollen verwerken, van verkalkte tendinopathie tot grote myofasciale gebieden.

Directe piëzo-elektrische scherpstelling zorgt voor een stabiel brandpuntsvolume
In tegenstelling tot elektromagnetische of radiale apparaten waarbij de brandpuntskarakteristieken kunnen veranderen met de stroom, houdt de piëzo-elektrische array de brandpuntsgeometrie constant over de energieniveaus heen. Artsen kunnen de output verhogen of verlagen zonder zich zorgen te hoeven maken dat de behandelzone onverwacht zal verschuiven of verbreden.

Nauwkeurige dieptecontrole door vervangbare gelpads

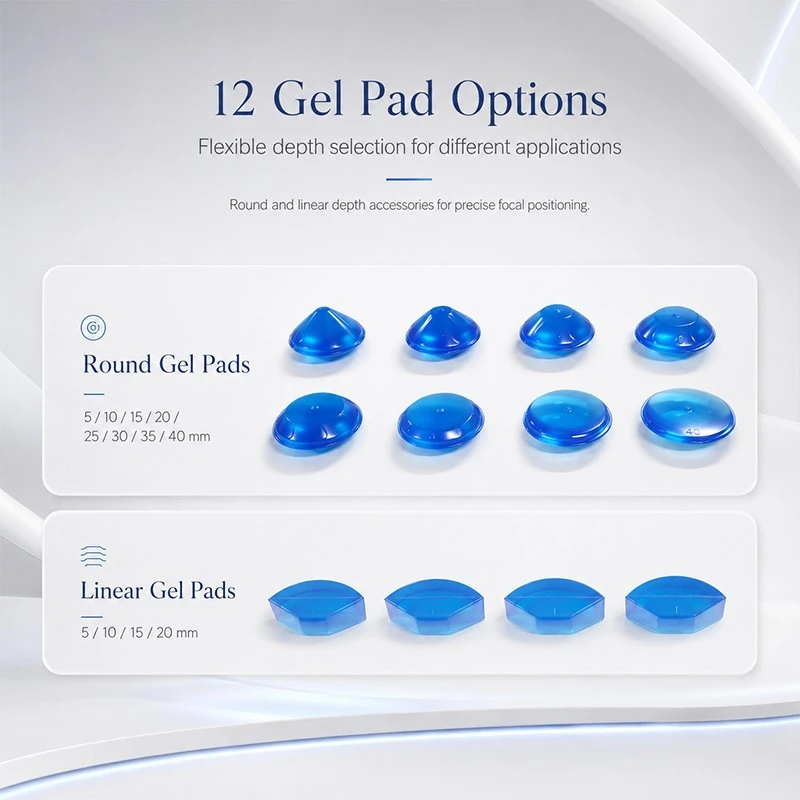

Gelpads zijn verkrijgbaar in stappen van 5 mm. De ronde kop accepteert acht padgroottes van 5 mm tot 40 mm; de lineaire kop accepteert vier maten van 5 mm tot 20 mm. Als u van pad wisselt, wordt de akoestische focus dieper of ondieper, zonder dat u het handstuk hoeft te veranderen. De pads verminderen ook de golfverstrooiing en helpen een consistente koppeling met de huid te behouden.

Gepatenteerde T--modus-pulspatronen voor gespecialiseerde protocollen
Twee gepatenteerde modi breiden de behandelingsopties uit. T-BURST levert een cluster van pulsen gevolgd door een pauze, waardoor het weefsel mechanische stimulatie kan ontvangen en vervolgens kan herstellen. T-RAMP verhoogt geleidelijk de frequentie van een lage startwaarde naar een doel over een bepaalde tijd, wat handig is voor pees- en spier-peesverbindingswerk. Beide modi ondersteunen het concept van mechanotransductie: het omzetten van mechanische stress in biologische reparatiesignalen.

Brede klinische dekking voor MSK, urologie en dermatologie
Het apparaat behandelt spier- en peesblessures, gewrichtspijn, niet-consoliderende botten, fasciitis plantaris en myofasciale triggerpoints. Het ondersteunt ook de behandeling van erectiestoornissen door middel van lineair gerichte energie langs de penisschacht en de crura, en de ziekte van Peyronie door middel van nauwkeurige doelgerichte verkalking met de ronde kop. Chronische huidzweren kunnen baat hebben bij dezelfde akoestische stimulatie.

Lange levensduur en weinig onderhoud
Elk handstuk is geschikt voor maximaal 5 miljoen pulsen. De piëzo-elektrische kristallen hoeven niet zo vaak te worden vervangen als sommige elektromagnetische spoelen of pneumatische projectielen. Routineonderhoud beperkt zich tot het reinigen van het applicatoroppervlak, het controleren van de gelpads en het aanbrengen van nieuwe koppelingsgel. Hierdoor blijven de bedrijfskosten op de lange-termijn voorspelbaar.

Vooraf ingestelde protocollen met handmatige overschrijving
Ingebouwde-in het lichaam-voorinstellingen voor regio's bevelen behandelingsparameters aan voor veelvoorkomende aandoeningen. Nieuw personeel kan snel beginnen met behandelen, terwijl ervaren artsen de volledige controle behouden over de energie-, frequentie- en hartslagmodus. De touchscreen-interface is eenvoudig en vereist geen uitgebreide training.

Technische specificaties

Ideale instellingen

Orthopedische en sportgeneeskundige kliniekenbehandeling van tendinopathieën, plantaire fasciitis, verkalkte schouderafzettingen en myofasciale pijn.

Urologie en gezondheidscentra voor mannenhet aanbieden van shockwave-therapie voor erectiestoornissen, de ziekte van Peyronie en chronische bekkenpijn.

Revalidatie ziekenhuizenhet beheersen van het niet-consolideren van botten, post-stijfheid van de operatie en fibrose van zacht weefsel.

Afdelingen voor dermatologie en wondverzorginghet toepassen van akoestische stimulatie op chronische zweren en langzaam-genezende wonden.

Multidisciplinaire pijnkliniekendie zowel focus- als brede -gebiedsbehandelingsmogelijkheden nodig hebben in één enkele machine.

Fysiotherapie praktijkenop zoek naar een upgrade van apparaten met radiale drukgolven naar echte gerichte schokgolftechnologie.

Behandelingsvergelijking

Geval A: Calcific Rotator Cuff Tendinopathie
Een 54-jarige- oude vrouw presenteerde zich met een verkalking van 1,0 cm in de supraspinatuspees en een beperkte schouderabductie. De arts gebruikte de ronde gefocusseerde kop met een gelpad van 20 mm bij een energie-instelling van 0,35 mJ/mm², waarbij 2500 pulsen per sessie werden afgegeven gedurende drie sessies met wekelijkse intervallen. Vervolgröntgenfoto's na zes weken lieten een vrijwel volledige resorptie van de calciumafzetting zien. Actieve abductie verbeterde van 75 graden naar 150 graden, en de pijnscores daalden van 7/10 naar 1/10.

Geval B: Erectiestoornissen
Een 58-jarige man met milde vasculogene ED voltooide een protocol met behulp van de gebogen lineaire kop met een gelpad van 10 mm. De arts behandelde zowel de corpora cavernosa als de beide crura, waarbij hij 2000 pulsen per zijde afleverde bij 0,160 mJ/mm² en 6 Hz. Gedurende vier weken vonden wekelijks sessies plaats. Tegen het einde van de kuur rapporteerde de patiënt een verbeterde erectiele functie en een hogere IIEF-5-score. Er werden geen nadelige effecten opgemerkt.

Geval C: Chronische fasciitis plantaris
Een 46-jarige-oude vrouwelijke hardloper met twaalf maanden hielpijn kreeg vier sessies met het lineaire hoofd bij 0,17 mJ/mm² en 8 Hz, met het gelkussen ingesteld op 15 mm. De ochtendpijn nam af van 8/10 naar 2/10 bij de derde sessie. De patiënt ging geleidelijk weer hardlopen en bleef na zes- maanden symptoomvrij.

Casus D: Myofasciale triggerpoints in de bovenrug
Een 38-jarige mannelijke kantoormedewerker met chronische trapeziustriggerpoints onderging vijf sessies met behulp van de ronde kop op een geringe diepte van 10 mm en met gematigde energie. Elke sessie duurde minder dan tien minuten. De patiënt rapporteerde onmiddellijke verlichting van de pijn na de eerste behandeling en na de volledige kuur waren de triggerpoints niet langer voelbaar.

Feedback van praktijkmensen
"We hebben twee afzonderlijke shockwave-machines vervangen door het Benomi dubbele-bronsysteem. De ronde kop behandelt onze verkalkte peesgevallen met precisie, terwijl de lineaire kop plantaire fasciitis en ED-protocollen behandelt. Het gelpadsysteem maakt diepteaanpassing eenvoudig en reproduceerbaar. Patiënten melden minder ongemak vergeleken met ons oude pneumatische apparaat."
- Dr. Elena M., arts sportgeneeskunde, Barcelona

"De T-RAMP-modus is mijn standaard geworden voor achillespeespathologie. De geleidelijke frequentieverhoging voelt fysiologischer aan en patiënten lijken het beter te verdragen. De ingebouwde-voorinstellingen zijn nauwkeurig genoeg voor nieuw personeel, maar ik heb nog steeds volledige handmatige controle wanneer ik die nodig heb."
- Marco V., fysiotherapeut, Milaan

"Zes maanden geleden hebben we shockwave-therapie voor erectiestoornissen toegevoegd. De lineaire applicator bedekt de penisschacht en de crura efficiënt, en de behandeling duurt ongeveer vijftien minuten. Patiënten waarderen het dat de behandeling niet-invasief en medicijnvrij- is. De machine heeft zichzelf binnen het eerste kwartaal terugverdiend."
- Dr. Alan S., uroloog, Boston

Productie en certificeringen
Weifang Benomi Electronic Technology Co., Ltd. is al meer dan 18 jaar gespecialiseerd in professionele medische en esthetische apparatuur. Het bedrijf opereert vanuit ISO-geclassificeerde stof-vrije werkplaatsen in Weifang, China. Elk piëzo-elektrisch gefocust schokgolfsysteem met dubbele-bron wordt geassembleerd en gekalibreerd onder strikte kwaliteitscontroles. De piëzo-elektrische arrays worden getest op consistentie van de output en de behandelkoppen ondergaan een volledige pulstest voordat ze worden verpakt.

Het apparaat is ISO 13485-, CE- en FDA-gecertificeerd. Benomi ondersteunt internationale klanten met OEM- en ODM-aanpassingen, inclusief plaatsing van logo's op de console en handstukken, branding van de software-interface en aangepaste verpakkingen. Een online after-salesteam dat 24-uur klaarstaat, biedt technische ondersteuning, en modulaire componenten maken snelle vervanging mogelijk als service nodig is.

Groothandelsbeleid en ondersteuning voor maatwerk

Minimale bestelhoeveelheid:Voor klinische tests is één evaluatie-eenheid beschikbaar. Groothandelsprijzen beginnen bij vijf eenheden.

OEM/ODM-aanpassing:Branding op de machinebehuizing, touchscreeninterface en behandelkoppen. Aangepaste gelpadverpakkingen en kleuropties zijn beschikbaar. Gratis hulp bij het ontwerpen van logo's is inbegrepen in de offertefase.

Verpakking:Beschermende doos van-exportkwaliteit met schuiminzetstukken. Voor volumebestellingen zijn op maat gemaakte flightcases beschikbaar.

Doorlooptijden:In-voorraad worden voorbeeldeenheden binnen drie werkdagen verzonden. Merkbatchbestellingen worden doorgaans binnen 7 tot 18 werkdagen verzonden, afhankelijk van de mate van aanpassing.

Garantie:2 jaar uitgebreide garantie op de hoofdunit en behandelkoppen. Gelpads zijn verbruiksaccessoires en vallen niet onder de garantie.

After-Service na verkoop:Een online ondersteuningsteam dat 24- uur per dag beschikbaar is, zorgt voor probleemoplossing via e-mail, videogesprek of diagnose op afstand. Onder de garantie vallende reserveonderdelen worden onmiddellijk en kosteloos verzonden.

Opleiding:Bij de eerste bestelling worden een onboardingsessie op afstand en een videotrainingsbibliotheek meegeleverd. Voor grotere aankopen kan -training op locatie worden geregeld.

Veelgestelde vragen

Wat maakt piëzo-elektrische gefocusseerde schokgolven anders dan apparaten met radiale drukgolven?
Radiale apparaten produceren een golf die zich over het huidoppervlak verspreidt en snel energie verliest. Piëzo-elektrisch gerichte schokgolf concentreert akoestische energie op een bepaalde diepte in het weefsel, wat essentieel is voor de behandeling van diepe structuren zoals pezen, botten of erectiele weefsels. De focuszone blijft stabiel, zelfs als de energie-instellingen veranderen.

Hoe kies ik tussen de ronde en lineaire koppen?
De ronde kop is het beste voor kleine, gelokaliseerde doelen zoals verkalkingen, diepe triggerpoints en Peyronie-plaques. De lineaire kop bedekt grotere gebieden zoals de fascia plantaris, de achillespees en de penisschacht. Veel artsen gebruiken beide tijdens dezelfde behandelsessie, afhankelijk van de aandoening.

Wat is het doel van de gelpads?
Gelpads fungeren als afstandhouders tussen het handstuk en de huid. Door een dikkere of dunnere pad te selecteren, verschuif je het brandpunt dieper of ondieper. Hierdoor kunt u de akoestische focus afstemmen op de exacte diepte van de laesie zonder de energie-output of de hoek van het handstuk te veranderen.

Is de behandeling pijnlijk?
De meeste patiënten voelen een licht tikkend of pulserend gevoel. Het piëzo-elektrische ontwerp produceert minder geluid en minder oppervlakkig ongemak dan oudere elektromagnetische of pneumatische systemen. Anesthesie is zelden nodig.

Hoeveel sessies zijn er nodig?
Het aantal is afhankelijk van de toestand. Tendinopathieën en verwondingen aan zacht weefsel vereisen doorgaans drie tot zes sessies met tussenpozen van een week. ED-protocollen omvatten vaak vier tot zes wekelijkse sessies. De ziekte van Peyronie heeft mogelijk zes tot acht sessies nodig. Uw arts zal na een eerste beoordeling een plan aanbevelen.

Kan dit apparaat erectiestoornissen behandelen?
Ja. De lineaire kop wordt gebruikt om gerichte schokgolven langs de corpora cavernosa en crura af te geven. Dit stimuleert de angiogenese en verbetert de bloedstroom. De behandeling is niet-invasief, duurt ongeveer vijftien minuten en vereist geen verdoving of hersteltijd.

Zijn de gelpads herbruikbaar?
Ja, de gelpads zijn herbruikbaar. Ze moeten na elke sessie worden schoongemaakt en op schade worden geïnspecteerd. Vervang ze als het oppervlak versleten is of als er luchtbellen tussen de pad en het handstuk zitten. Benomi levert vervangende pads in alle maten.

Hoe vraag ik een offerte aan of word ik distributeur?
Vul het aanvraagformulier op deze pagina in met de naam van uw kliniek of bedrijf, het land en of u een voorbeeldevaluatie-eenheid, standaard groothandelsprijzen of OEM-merk nodig heeft. Een productspecialist reageert binnen één werkdag met een voorstel op maat, de actuele doorlooptijd en eventuele aanvullende documentatie die u nodig heeft. Uw contactgegevens worden strikt vertrouwelijk behandeld.
